Découvrez la nouvelle version 18.2 de Covadis

Découvrez la nouvelle version 18.2 de Covadis !

Covadis, la solution métier tout-en-un de référence pour la topographie et les VRD, fait peau neuve : explorez les nouvelles fonctionnalités offertes par cette nouvelle version 18.2, disponible en téléchargement dès maintenant.

Foncier

➡️ DMPC calcul sans transformation d’Helmert : Améliorez la qualité des échanges avec les services instructeurs

Avec la nouvelle commande de calage en coordonnées brutes, automatisez le recalage des parcelles selon les tolérances de la planche cadastrale, adaptez les bâtiments et exportez le DXF modificatif, dessinez les raccordements aux parcelles adjacentes et générez les listings de points et la fiche visa finale.

Nuages de points

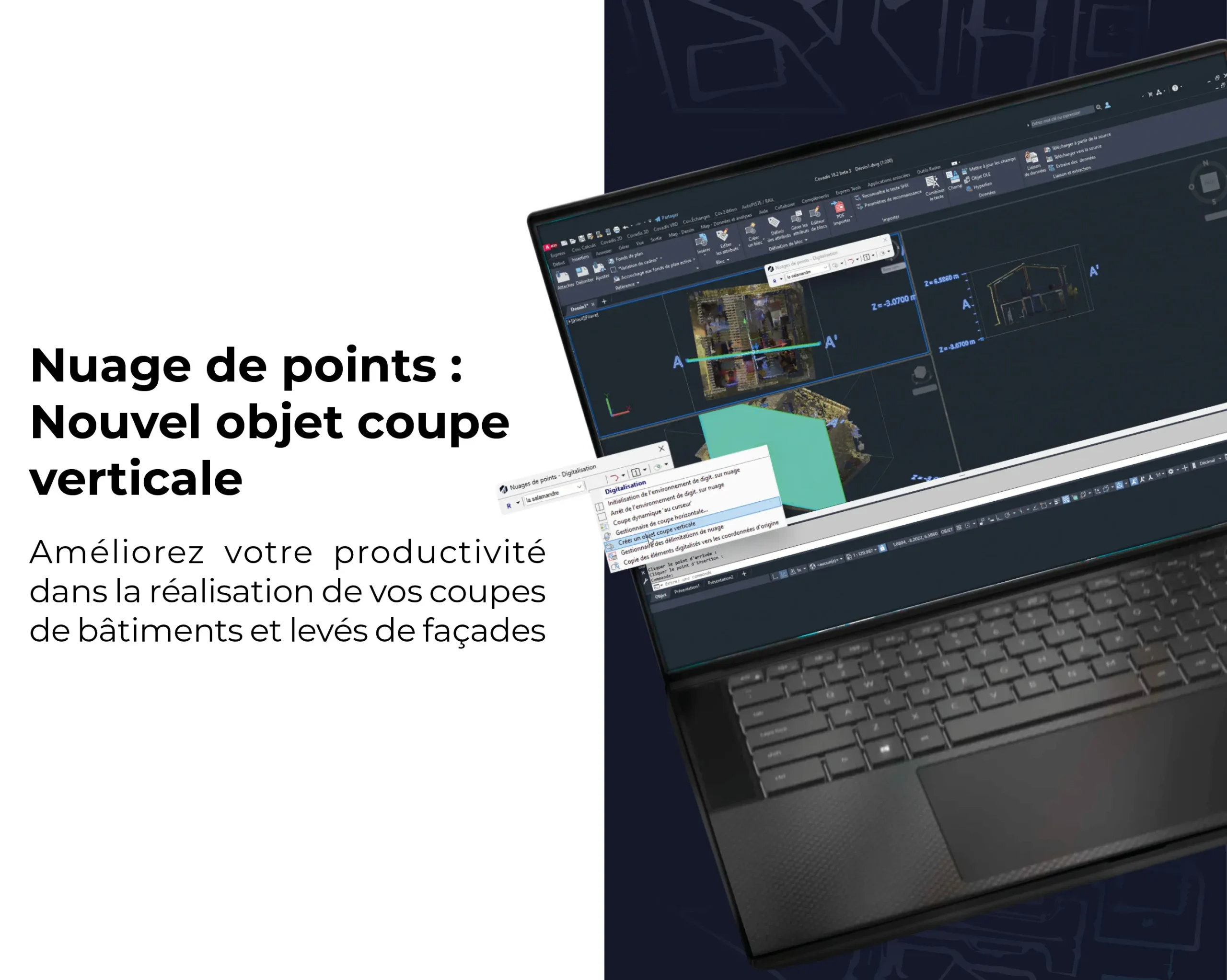

➡️ Nouvel objet coupe verticale : Améliorez votre productivité dans la réalisation de vos coupes de bâtiments et levés de façades

Ce nouvel objet vous permet de créer des coupes verticales dans les nuages de points. Les coupes sont associatives : en cas de modification de l’objet coupe sur la vue en plan, la coupe est automatiquement mise à jour. Vous avez désormais la possibilité de gérer à l’aide de grip la position de la coupe ainsi que les épaisseurs avant et arrières de captation des points du nuage. Vous pouvez également modifier les propriétés de type nom ou épaisseur de coupe dans la palette de propriétés.

➡️Outils de gestion des délimitations : Facilitez la gestion de vos nuages de points

Cette nouvelle commande vous permet de gérer les délimitations de nuages de points crées à l’aide des commandes Autocad. Vous pouvez ainsi :

• retrouver toutes les délimitations du nuage de points courant
• rétablir la vue dans laquelle la délimitation a été créée
• masquer temporairement les délimitations
• inverser le sens de délimitation (intérieur/extérieur)
• supprimer certaines délimitations

➡️ Amélioration commande de digitalisation en continue – droite moyenne : Augmentez votre productivité lors de la digitalisation de vos plans d’intérieur

Cette commande destinée à digitaliser les plans d’intérieur relevés au scanner 3D permet de tracer des polylignes constituées de droites et d’arcs. Cette commande présente l’avantage de raccorder automatiquement les différents segments, rendant ainsi la digitalisation des angles obsolète. La nouvelle option “Moyenne” permet (aussi bien pour les segments droits que pour les arcs) de placer le segment a la position moyenne par rapport aux points du nuage de points capturés dans une bande de recherche paramétrable à l’aide de l’option “Rayon”. Cette commande permet donc de trouver la meilleure position du nu du mur ou de la cloison en fonction du “bruit” du nuage de points.

➡️ Copie des éléments digitalisés vers les coordonnées d’origine : Recalez vos plans d’étage dans l’espace 3D du nuage de points

Cette nouvelle commande permet de replacer dans l’espace 3D du nuage de points des éléments digitalisés sur les coupes horizontales ou verticales du nuage de point. cela peut être par exemple intéressant a des fins de contrôle ou de présentation.

Geodata

➡️ Récupération des zones d’urbanisme : Simplifiez la recherche documentaire pour vos projets d’aménagement

Cette nouvelle commande permet de récupérer automatiquement les zonages d’urbanisme d’une zone rectangulaire ou autour d’un point à partir des données du Géoportail de l’urbanisme. Cette commande importe et colorie les zones, propose l’insertion d’une légende télécharge le règlement d’urbanisme relatif a cette zone dans un sous répertoire et créé un lien entre les zones crées et les documents.

Import/export

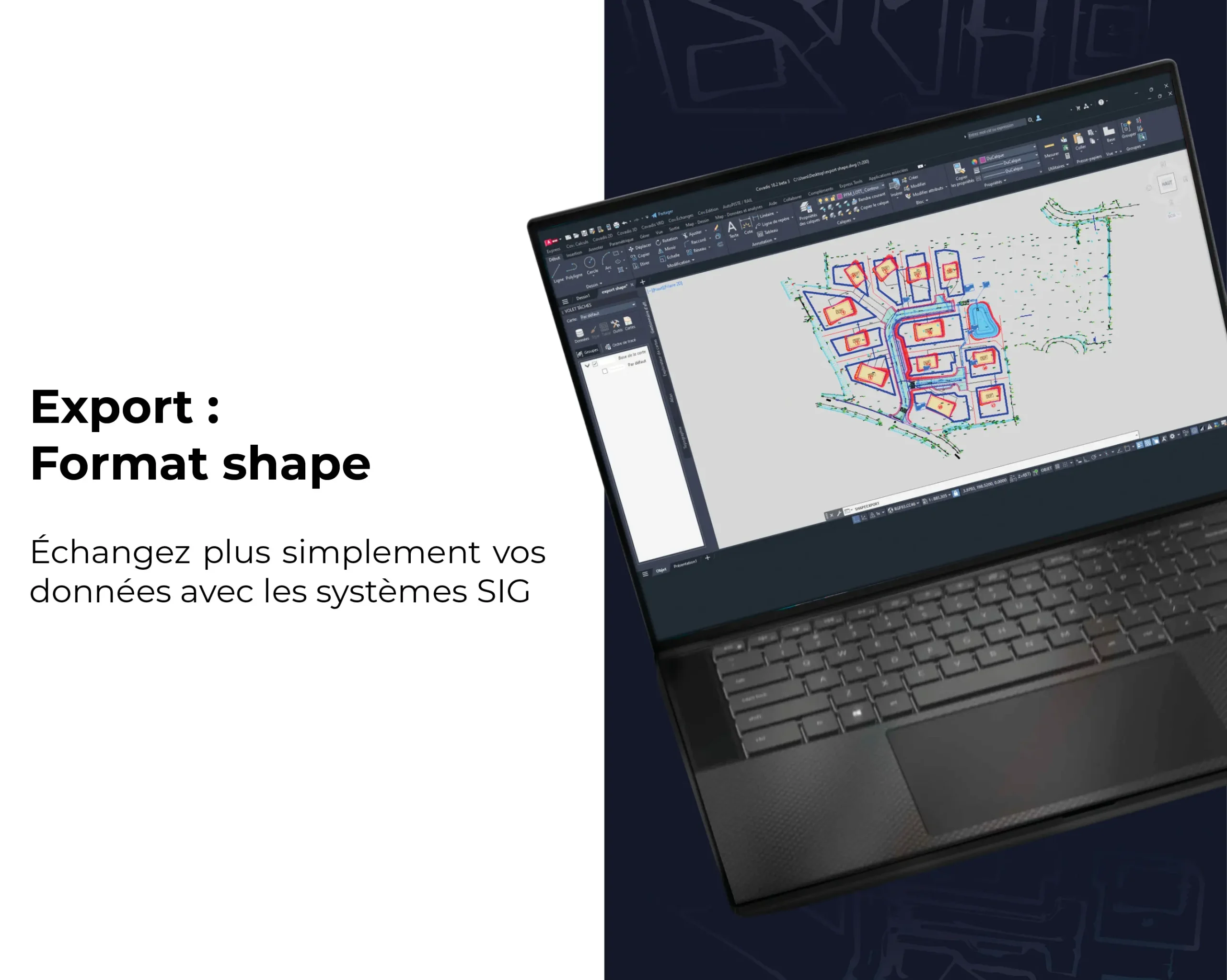

➡️ Format Shape : Export : Echangez plus simplement vos données avec les systèmes SIG

Cette nouvelle commande permet d’exporter des entités et les données associées dans un fichier au format ESRI SHP. Cette commande est indépendante de la couche MAP elle permet donc d’exporter dans ce format directement depuis Autocad.

Les propriétés des objets sont exportées ainsi que les jeux de propriétés affectés aux objets. Les différents type d’objets pouvant être exportés sont:

• les points topo
• les blocs
• les polylignes 2D/3D ouvertes ou fermées
• les objets parcelles
• les objets plateformes
• les objets réseaux (regards, canalisations, fossés, ouvrages divers, bassins de rétention…)
• les objets axe en plan
• les panneaux et objets multivues

➡️ Import GeoTIFF : Géoréférencez automatiquement vos ortophotoplans au format TIF ou TIFF

Cette nouvelle commande permet d’exporter des entités et les données associées dans un fichier au format ESRI SHP. Cette nouvelle commande est indépendante de la couche MAP elle permet donc d’exporter dans ce format depuis Autocad.

Nouveautés Autopiste et Géorail

Axe en plan

➡️ Cotation de l’axe en plan : Améliorez le rendu de vos plans

Une nouvelle cotation « Axe_Zone_Rayon » est ajoutée pour afficher le rayon lors de la cotation d’une zone de l’axe, à condition qu’un seul élément courbe (clothoïde ou arc) soit dans la zone.

Dessin de cahier de profils

➡️ Etiquetage des profils en travers : Augmentez la lisibilité de vos cahiers de profils en travers

De nouvelles familles d’étiquettes sont ajoutées dans la bibliothèque des modèles d’étiquettes : utilisation des nouvelles familles d’étiquettes pour coter les profils en travers dessinés en fonction du paramétrage des profils types experts. Il est par exemple maintenant possible de coter sur les profils en travers :

• le déport et l’altitude d’un point du profil (entrée en terre , limite d’emprise, bord de chaussée)
• le segment défini par deux points (pente , distance horizontale, distance inclinée dénivelée..)
• la surface d’une couche
• le paramétrage de ces cotations se fait par le biais de l’interface des profils type expert

Profils types experts

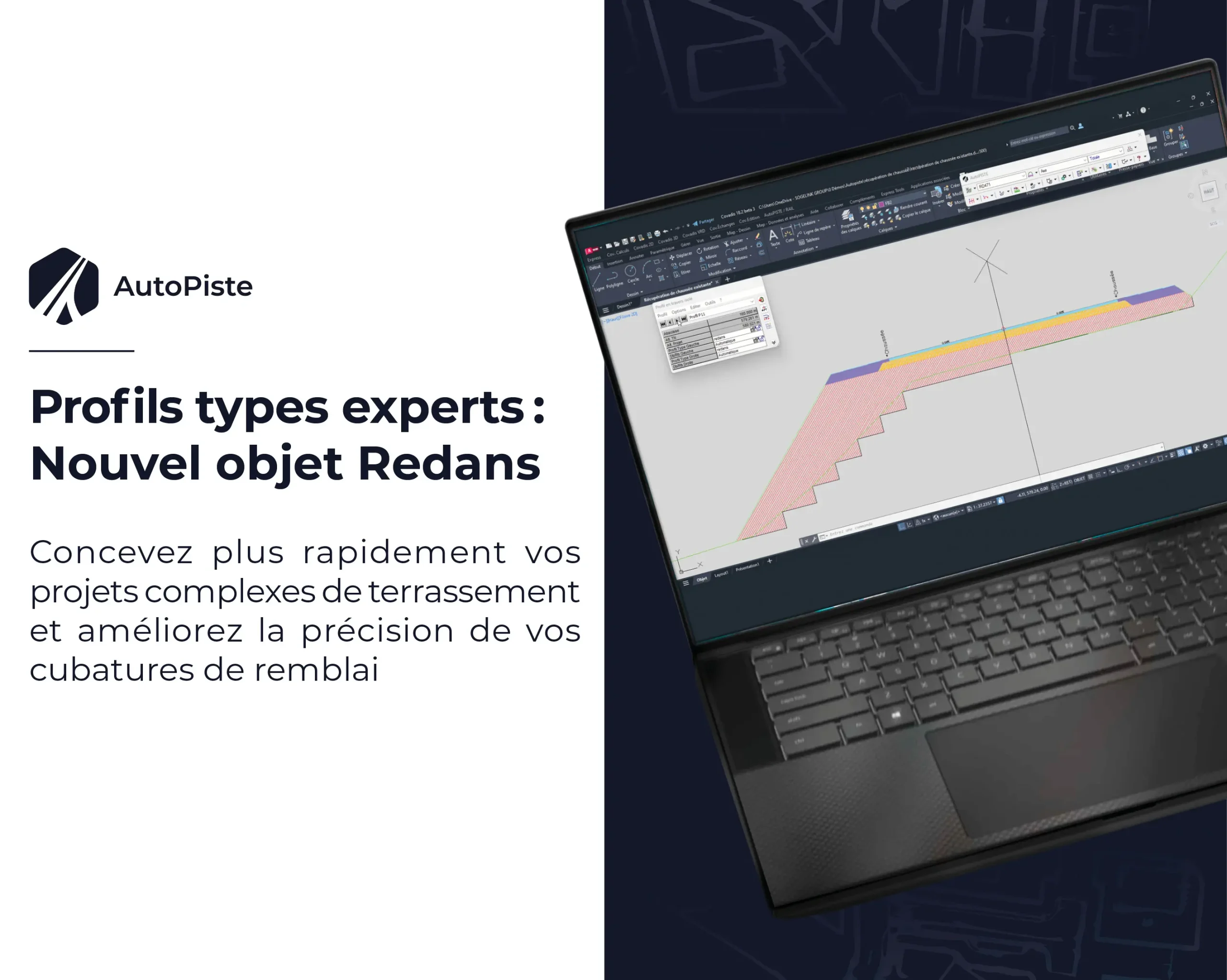

➡️ Nouvel objet Redans : Concevez plus rapidement vos projets complexes de terrassement et améliorez la précision de vos cubatures de remblai

Un nouvel objet Redans est ajouté dans l’interface des profils types expert. Son but est d’automatiser la création des redans dans les talus existants, permettant ainsi d’augmenter la stabilité des remblais. Un jeu d’options permet de choisir comme contrainte la largeur de chaque redans ou la dénivelée par rapport a une surface (comme par exemple le TN).

Nouveautés Autopiste

Profils types experts

➡️ Nouvel objet voirie : Passez aux profil type expert en continuant a travailler avec les profils types par couches

Un nouvel objet “Voirie” est ajouté dans les profils type expert : cet objet permet d’insérer un profil type par couche dans un profil type expert. Le choix du profil type par couche inséré par défaut se fait dans la commande de paramétrage général, dans l’onglet “valeurs par défaut”.

Le mode simplifié (sans formule) permet de continuer a paramétrer l’objet voirie avec l’interface classique des profils type par couches.

Le mode avancé (avec formule) permet de paramétrer l’objet voirie directement dans l’interface des profils type expert et d’accéder ainsi a gestion des paramètres et des formules.

Nouveautés Géorail

Palette EPURE

➡️ Amélioration des commandes 1, 2, 7, 8, 9, 10 et 11 : Obtenez plus de souplesse lors de la création de vos alignements

Armement

➡️ Travelage & Nuance : Obtenez plus de souplesse lors de la création de vos alignements

Les notions de travelage et de nuance se paramètrent en même temps que les modèles de rails et de traverses de l’objet axe en plan.

➡️ Plan d’armement : Obtenez plus de souplesse lors de la création de vos alignements

Appareils de voie

➡️ Ajout de nouveaux types d’appareils : Obtenez plus de souplesse lors de la création de vos alignements

Nouveaux appareils : branchements 3 voies, branchements entrecroisés, traversées obliques combinées symétriques, communications croisées et dérailleurs unifiés. Ajout de 2 nouveaux appareils dans la bibliothèque SNCF. Il est maintenant possible de paramétrer 2 blocs moteurs. Ajout d’une propriété : Type de montage. Amélioration des commandes de communication et de raccord.

Profils types experts

➡️ Nouvel objet Redans
Objet Rail : gestion de nouvelles options : pose directe + dessin des points des rails Intérieurs et Extérieurs.
